75 ohm QR -serie aluminium buiskabel Leveranciers

Impedance Stability Performance Kenmerken van 75 ohm QR -serie aluminium buiskabel van Hangzhou Putianle Cable Co., Ltd.

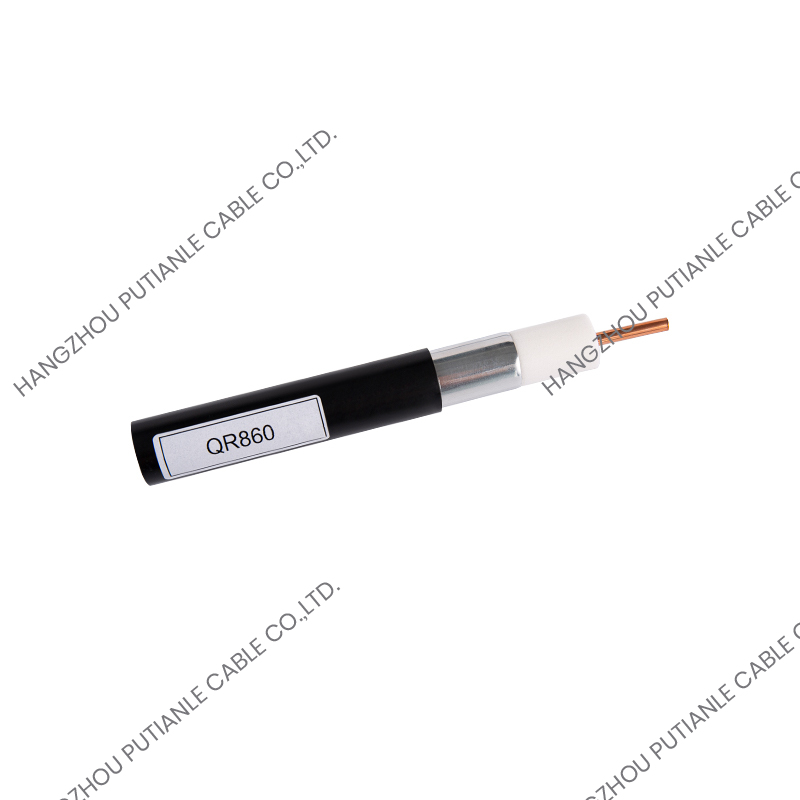

De 75 ohm QR -serie aluminium buiskabel Van Hangzhou Putianle Cable Co., is Ltd. speciaal ontworpen voor hoogfrequente signaaltransmissie. Bekend om zijn uitzonderlijke elektrische kenmerken en stabiliteit, wordt deze coaxkabel veel gebruikt bij uitzending, televisie, satellietcommunicatie en gegevensoverdracht. Een van de opvallende kenmerken is de stabiliteit van de impedantie, die van cruciaal belang is voor het handhaven van signaalintegriteit en het minimaliseren van verliezen tijdens de transmissie.

Impedantie is een maat voor hoeveel een circuit bestand is tegen de stroom van elektrische stroom. Voor coaxkabels is het handhaven van een consistente impedantie cruciaal omdat het zorgt voor een efficiënte signaaloverdracht. Een standaardimpedantie van 75 ohm is ideaal voor video- en RF -toepassingen. Als de impedantie niet overeenkomt, kan dit tot verschillende problemen leiden:

Niet -overeenkomende impedantie zorgt ervoor dat een deel van het signaal wordt weerspiegeld naar de bron, wat resulteert in interferentie en signaalafbraak.
Verlies van signaalintegriteit: hoge reflectieniveaus kunnen het oorspronkelijke signaal vervormen, wat leidt tot een verlies van kwaliteit, vooral in high-definition toepassingen. Variaties in impedantie kunnen bijdragen aan verhoogd insertieverlies, waarbij de signaalsterkte afneemt terwijl deze door de kabel reist.

De aluminiumbuiskabel van de QR -serie bevat verschillende ontwerpkenmerken die de stabiliteit van de impedantie verbeteren:

Het coaxiale ontwerp ondersteunt inherent een uniforme impedantie over de lengte van de kabel. Deze structuur minimaliseert variaties in het elektromagnetische veld en zorgt voor consistente prestaties.

Het gebruik van aluminium voor de buitenste geleider vermindert niet alleen het gewicht, maar zorgt ook voor nauwkeurige controle over de fysieke afmetingen van de kabel. Deze precisie helpt consistente impedantie te behouden over verschillende lengtes van de kabel.

Het diëlektrische materiaal dat in de QR -serie kabel wordt gebruikt, is ontworpen om kenmerken met een laag verlies en een stabiele diëlektrische constante te hebben, wat essentieel is voor het handhaven van de stabiliteit van de impedantie. Deze isolatie minimaliseert signaalafbraak en reflectie.

Het ontwerp van de centrumgeleider is geoptimaliseerd om een ​​consistent elektrisch pad te garanderen. Of het nu door koper geklede aluminium of zuiver koper wordt gebruikt, de geometrie van de geleider is ontworpen om uniforme weerstand te bieden en signaalverlies te minimaliseren.

Om de stabiliteit van de impedantie te garanderen, ondergaan de QR -serie kabels rigoureuze testen tijdens de productie:

Elke batch kabel wordt getest op zijn impedantie -consistentie met behulp van geavanceerde testapparatuur. Dit zorgt ervoor dat de impedantie binnen ± 1 ohm van de opgegeven 75 OHM -beoordeling blijft.

Retourverlies, dat de hoeveelheid gereflecteerd signaal kwantificeert, wordt gemeten om minimale signaalreflectie te garanderen. Een hogere rendementsverlieswaarde duidt op betere impedantie -matching.

TDR wordt gebruikt om de reactie van de kabel op afstand te analyseren, waarbij eventuele onregelmatigheden in impedantie kunnen leiden die kunnen leiden tot prestatieproblemen.

De prestaties van de kabel worden ook geëvalueerd onder verschillende omgevingscondities. Consistentie in impedantie onder deze omstandigheden is cruciaal voor buiten- en industriële toepassingen.

De stabiele impedantiekarakteristieken van de aluminiumbuiskabel van 75 ohm QR -serie maken deze geschikt voor een reeks toepassingen:

In deze toepassingen is hoogwaardige signaaltransmissie van cruciaal belang. De stabiliteit van de impedantie zorgt ervoor dat videosignalen duidelijk en onvervormd blijven, cruciaal voor HD -uitzendingen.

De prestaties van de kabel in hoogfrequente bereiken maken het ideaal voor satelliettoepassingen waarbij signaalintegriteit voorop is voor effectieve communicatie.

De QR-serie kabel is ook geschikt voor high-speed gegevensoverdracht, waarbij stabiele impedantie helpt de latentie te verminderen en hoge gegevenssnelheden te behouden.

In videobewakingssystemen zorgt het vermogen van de kabel om van hoogwaardige videosignalen zonder afbraak te leveren, dat monitoringsystemen effectief functioneren.

De 75 Ohm QR -serie aluminium buiskabel van Hangzhou Putianle Cable Co., Ltd. onderscheidt zich voor zijn uitzonderlijke impedantie -stabiliteitsprestaties. Met een ontwerp gericht op het handhaven van consistente impedantie, zorgt de kabel voor hoogwaardige signaaltransmissie over verschillende toepassingen. Door rigoureuze tests en hoogwaardige materialen biedt deze kabel betrouwbare prestaties, waardoor het een voorkeurskeuze is bij het uitzenden, satellietcommunicatie en data-transmissiesectoren. Door in een dergelijke kabel te investeren, kunnen gebruikers de algemene prestaties van hun systemen verbeteren, waardoor duidelijkheid, integriteit en betrouwbaarheid bij signaalbezorging worden gewaarborgd.
